工業X射線檢測設備2D X-ray檢測如同“火眼金睛”,可以在不破壞樣品的情況下,將集成電路內部的那些肉眼不可及的結構形態呈現出來。不論是揪出仿冒芯片的“本相”,還是探查芯片失效的原因,2D X-ray檢測都是我們檢測工程師必不可少的利器。

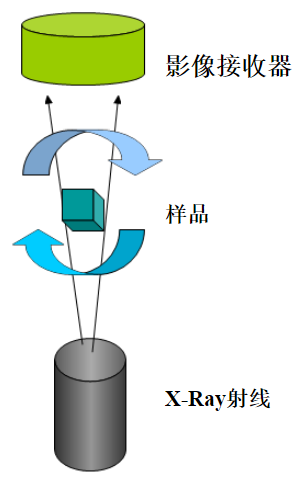

從原理來講,X-ray是具有短波長的電磁波,穿透性強,通過不同密度的材料可在影像接收器留下深淺不同的影像。X-ray運用到集成電路檢測中,可以無損獲取樣品內部影像,從而觀察結構缺陷。今天,創芯檢測帶來四個案例,來展示2D X-ray檢測在集成電路品質檢測、失效分析和工藝評估三個方面的應用。
1. 集成電路品質檢測
集成電路結構設計一般包含晶圓、鍵合絲、內引腳、基島、粘結材料、塑封料等部分,其組裝的方式一般為晶圓使用粘結材料粘在基島上方,鍵合絲連接晶圓與基島及內引腳兩端使其具有電氣性能,而塑封料保護內部的晶圓、鍵合絲、內引腳、基島結構不受破壞。
集成電路品質檢測的核心,就是檢查這些內部結構是否存在缺陷;對于多顆樣品的檢測,則要重視各樣品內部結構的一致性。通過2D X-ray檢測,可在不破壞樣品的前提下查看其內部結構,從而得出結論。

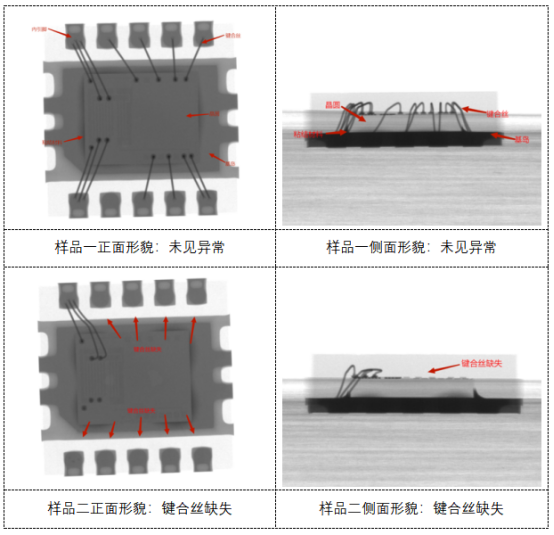

案例一:客戶送檢樣品兩顆,通過2D X-ray檢測可觀察到,樣品一的晶圓、鍵合絲、內引腳、基島、粘結材料、塑封料均沒有品質缺陷,而樣品二有多個引腳與晶圓之間沒有鍵合絲連接,這是顯而易見的品質缺陷。
鍵合絲缺失,使得樣品二的晶圓與引腳無法形成連接,因此這枚集成電路也就不具備電氣性能。這樣的芯片如果上機,必然會失效。

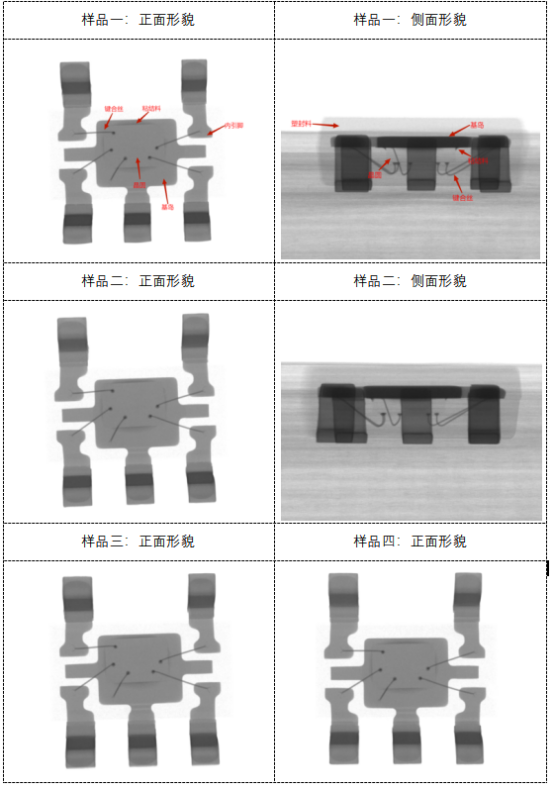

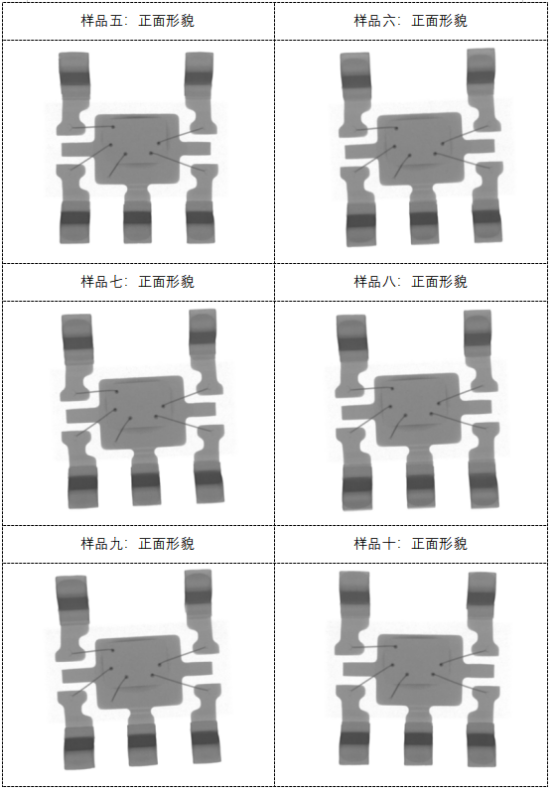

案例二:收到客戶委托檢測的十枚樣品,客戶除了要觀察樣品內部結構,還要對比各樣品間的一致性。通過2D X-ray檢測可以看到,這十枚樣品內部的鍵合絲、晶圓、基島、粘結等均無異常而且結構一致。
2D X-ray檢測不具有破壞性,極大方便客戶探知芯片內部狀態,從而避免上機失效帶來的損失。而在芯片已經上機失效的情況下,2D X-ray檢測也能從集成電路內部探查原因。
2. 失效分析
2D X-ray檢測在集成電路失效分析中具有廣泛的應用,通過觀察樣品內部結構的問題,即可快速鎖定失效的原因,快速準確且一目了然。
在2D X-ray檢測的過程中,除了要觀察樣品的晶圓、鍵合絲、內引腳、基島、粘結材料、塑封料等結構形態外,還需要觀察樣品是否存在crack、粘結不均、斷線、搭線、塌線、內部氣泡等封裝缺陷。在檢查小型PCB電路時,則要注意焊錫球冷焊、虛焊等焊接缺陷。

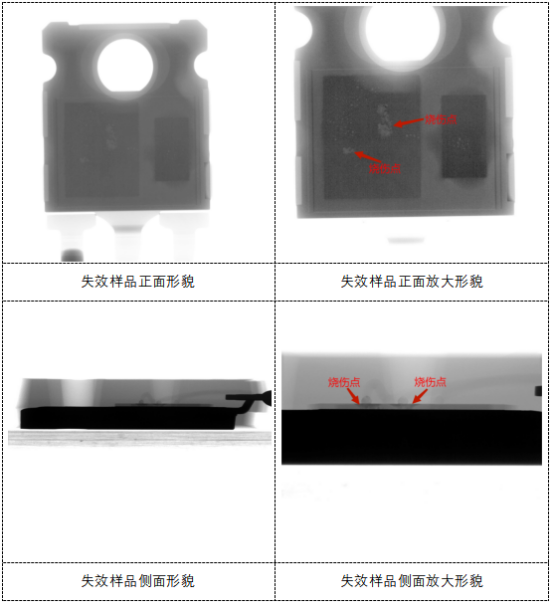

案例:收到客戶送檢的一枚失效樣品,通過2D X-ray檢測,發現晶圓表面有燒傷點,而這就是導致樣品失效的“元兇”。
3. 集成電路工藝評估中X-ray的應用
集成電路在設計工作完成后需評估其工藝,通過2D X-ray檢測可完成一系列的評估,一般需要測量集成電路內部的晶圓尺寸、晶圓厚度、基島尺寸、鍵合絲弧度、鍵合絲高度、粘結料爬升高度及比率這幾項指標。

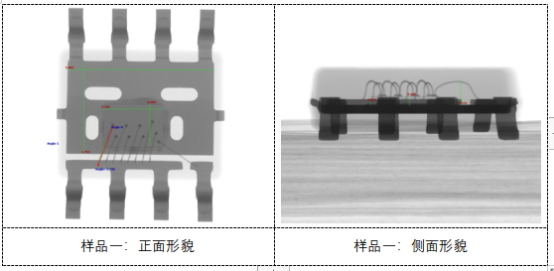

案例:樣品一量測結果:
基島尺寸:3.063MM*1.951MM
晶圓尺寸:1.241MM*0.883MM
鍵合絲弧度:3.787%
鍵合絲高度:0.514MM
晶圓厚度:0.184MM
粘結料爬升高度:0.073MM
通過2D X-ray檢測獲取集成電路內部結構數據之后,芯片開發者即可評判成品是否符合設計標準,以及哪些部分還有提高的空間。
本篇講述了2D X-ray檢測的幾大應用領域,不論是品質檢測、失效分析還是工藝評估,2D X-ray都有廣闊的用武之地。
